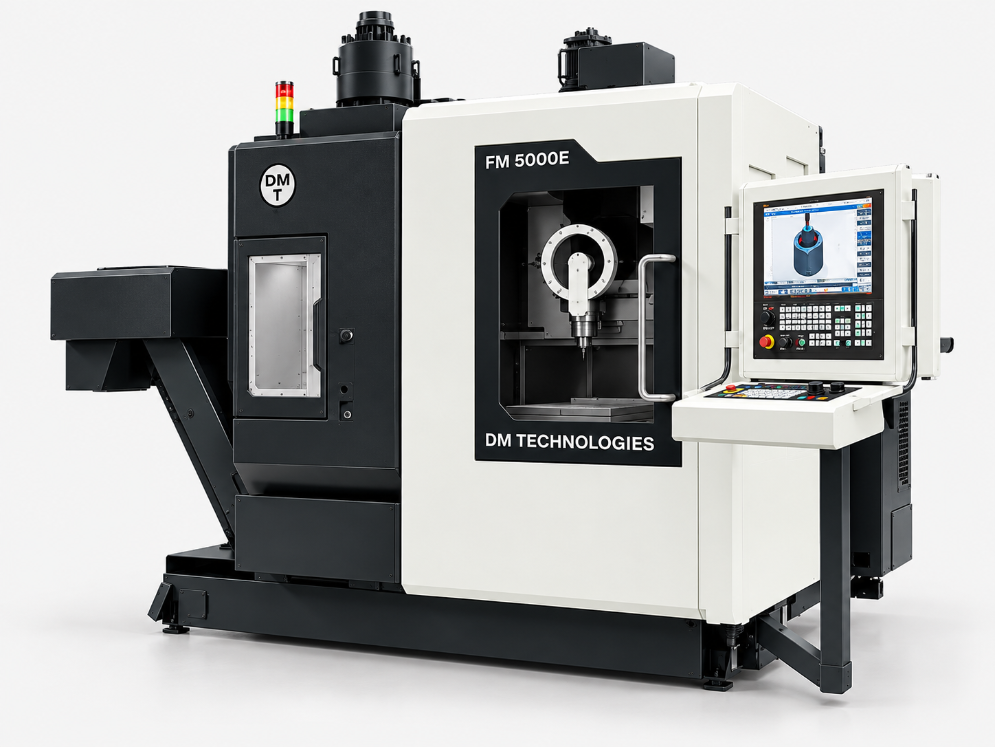

Пятиосевой фрезерный обрабатывающий центр
FM 500UE с ЧПУ
Под заказ
- Ход по осям X/Y/Z, мм: 500/450/450
- Размеры стола, мм: 630 х 500
- Максимальная нагрузка на стол, кг: 250
- Скорость шпинделя, об/мин: 20-14000/20-20000
- Конус шпинделя: HSK-A63
- Ёмкость инструментального магазина, шт.: 24/40
- Система ЧПУ: Siemens 828D
- Одновременная интерполяция, осей: 4
Рабочая зона
| Ход по оси X, мм | 500 |
| Ход по оси Y, мм | 450 |
| Ход по оси Z, мм | 450 |
| Ход по оси B, град. | -5/+110 |
| Ход по оси C, град. | 360 |
Стол
| Размеры стола, мм | 630 х 500 |
| Т-образные пазы, ширина*расстояние*кол-во, мм*мм*шт | 14*63*7 |
| Максимальная нагрузка на стол, кг | 250 |
Шпиндель
| Скорость шпинделя, об/мин | 20-14000/20-20000 |
| Конус шпинделя | HSK-A63 |
Инструментальный магазин
| Ёмкость инструментального магазина, шт. | 24/40 |
| Максимальный диаметр инструмента при соседних свободных, мм | 130 |
| Максимальный диаметр инструмента при соседних занятых, мм | 80 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 6 |
Подачи
| Скорость быстрых ходов по осям X/Y/Z, м/мин | 24 / 24 / 24 |
| Скорость вращения по осям В/С, об/мин | 20/20 |
| Одновременная интерполяция, осей | 4 |
Точность
| Точность позиционирования по осям X/Y/Z (полная длина хода), мм | 0,008 |
| Точность позиционирования круговых осей В/С, угловых секунд | 7 |
| Повторяемость позиционирования по осям X/Y/Z (полная длина хода), мм | 0,005 |
| Повторяемость позиционирования круговых осей В/C, угловых секунд | 5 |
Система ЧПУ
| Система ЧПУ | Siemens 828D |
Габариты(Ориентировочно)
| Длина, мм | 4150 |
| Ширина, мм | 3980 |
| Высота, мм | 2750 |
| Вес нетто, кг | 5350 |
Гарантия
Компания ДМ Технолоджис предоставляет расширенную гарантию на оборудование сроком 30 месяцев, обеспечивая полную поддержку на всех этапах эксплуатации. В рамках сервисного пакета клиенты получают бесплатную первичную заправку СОЖ и настройку систем станка. Мы также предлагаем комплексное постгарантийное обслуживание с выездом сервисных инженеров и оперативной поставкой запасных частей. Все работы выполняются сертифицированными специалистами с использованием оригинальных компонентов.
